Як правильно застосовувати покрівельні цвяхи для монтажу бітумної черепиці

Монтаж бітумної черепиці один з найпростіших серед інших покрівельних матеріалів, проте помилки при фіксації гонтів (лист черепиці) можуть призвести до протікання і навіть зміщення покрівельного матеріалу. Усунення таких проблем може коштувати досить дорого. В цій статі ми розглянемо:

• як забивати цвяхи для бітумної черепиці;
• які різновиди цвяхів підходять для монтажу гнучкої покрівлі,
• яку кількість цвяхів потрібно застосовувати на кожен гонт.

ВАЖЛИВО! Наступні рекомендації це не просто рекомендації, а основані на вимогах Міжнародний будівельних норм і правил. У випадку порушення правил монтажу не діють гарантійні зобов’язання від виробника бітумної черепиці.

Які покрівельні цвяхи допускаються до фіксації бітумної черепиці

Бітумну черепицю можна кріпити тільки спеціальними покрівельними цвяхами. Для кожного різновиду покрівельних матеріалів використовуються свої типи, але в даному випадку ми розбираємо цвяхи для гнучкої черепиці.

Покрівельні цвяхи використовуються в покрівельних роботах для кріплення черепиці, монтажу підкладки для гідроізоляції, а також для кріплення черепиці та листового металу. Існують різні види покрівельних цвяхів, виготовлені з різних матеріалів і різних розмірів.

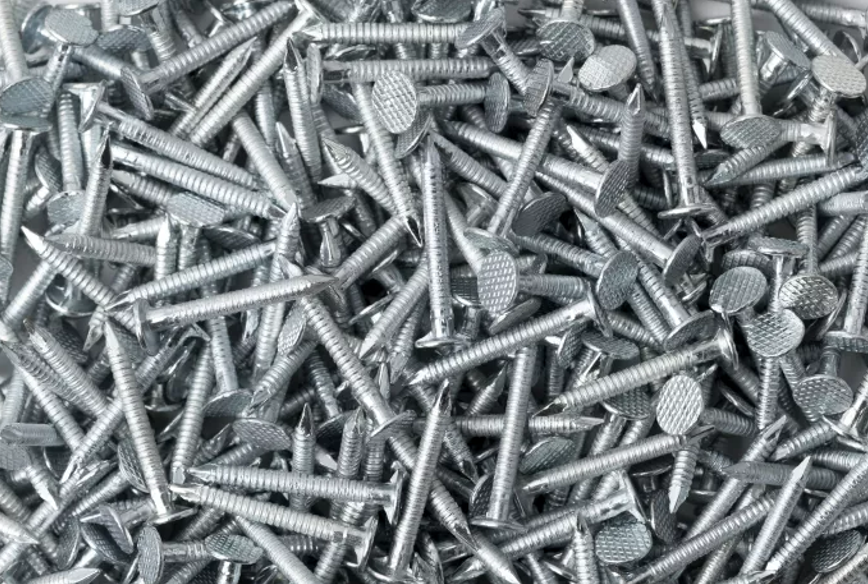

Для бітумної черепиці підходять тільки оцинковані цвяхи, чи іншим чином захищені від корозії і є певні вимоги до розмірів:

• довжина хвостовика повинна складати не менше 30 мм.
• мінімальний діаметр капелюшка – 9,5 мм
• хвостовик повинен мати зазубрення по всій довжині до самої головки.

Широка головка, зазубрення і достатня довжина цвяха забезпечують достатню міцність фіксації бітумної черепиці до основи.

Довжина покрівельного цвяха

Правильна фіксація передбачає наскрізне проникнення цвяха через бітумну черепицю і матеріал основи, або цвях має входити в масив дерева (фанери чи стружкової плити) не менш ніж на 19 мм. Щоб вибрати довжину цвяхів для бітумної черепиці слід розуміти:

• через скільки шарів бітумної черепиці проходить хвостовик (яка загальна товщина);
• яка товщина та кількість шарів підкладочного килима (додаткової гідроізоляції) враховуйте, що по периметру покрівлі та на розжолобках завжди вкладається кілька шарів як підкладочного килима, так і основного покрівельного матеріалу;
• товщину основи (зазвичай фанера або OSB плити) та окладів (захисний фартух навколо димоходів та виходів вентиляційних труб.

У деяких випадках допускається менше заглиблення над відкритими софітами, якщо збільшити кількість точок кріплення. Це характерно для садових будиночків, навісів або відкритих цоколів, де товщина дошок обшивки становить 18-20 мм. Також рекомендуємо ознайомитись з місцевими будівельними нормами і правилами. Бо міжнародні правила можуть не підходити до вашої кліматичної зони, наприклад морський клімат узбережжя – це більш суворі вимоги до антикорозійного покриття всіх металевих деталей.

На фото нижче зображено неправильний вибір довжини цвяхів.

Занадто короткий цвях не тримається в основі

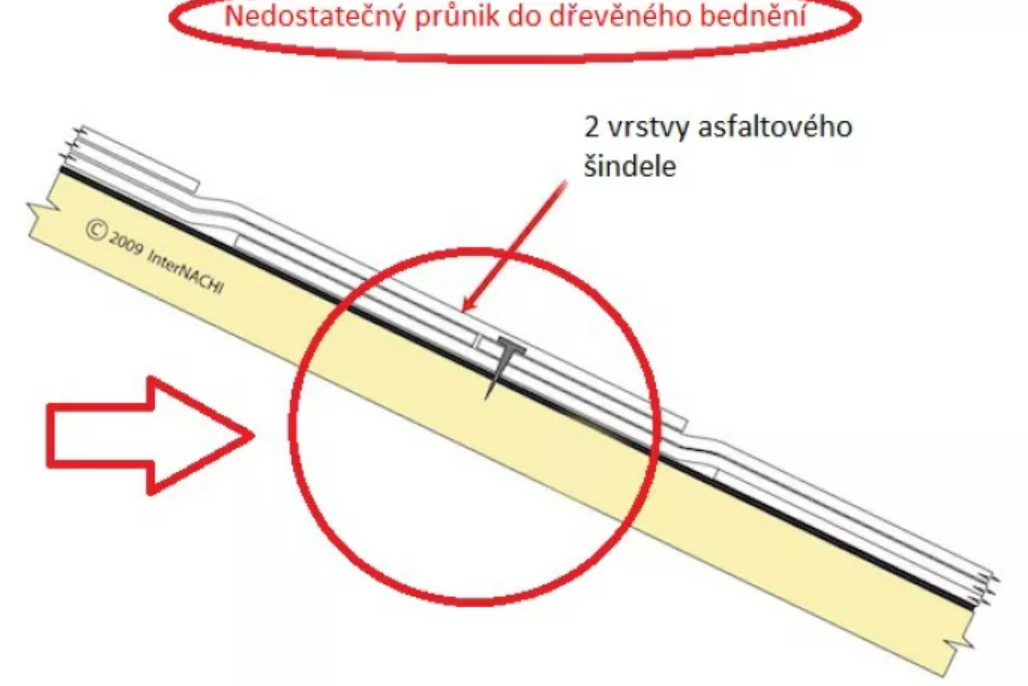

Через багато шарів бітумної черепиці цвях не заглибився в основу на достатню глибину

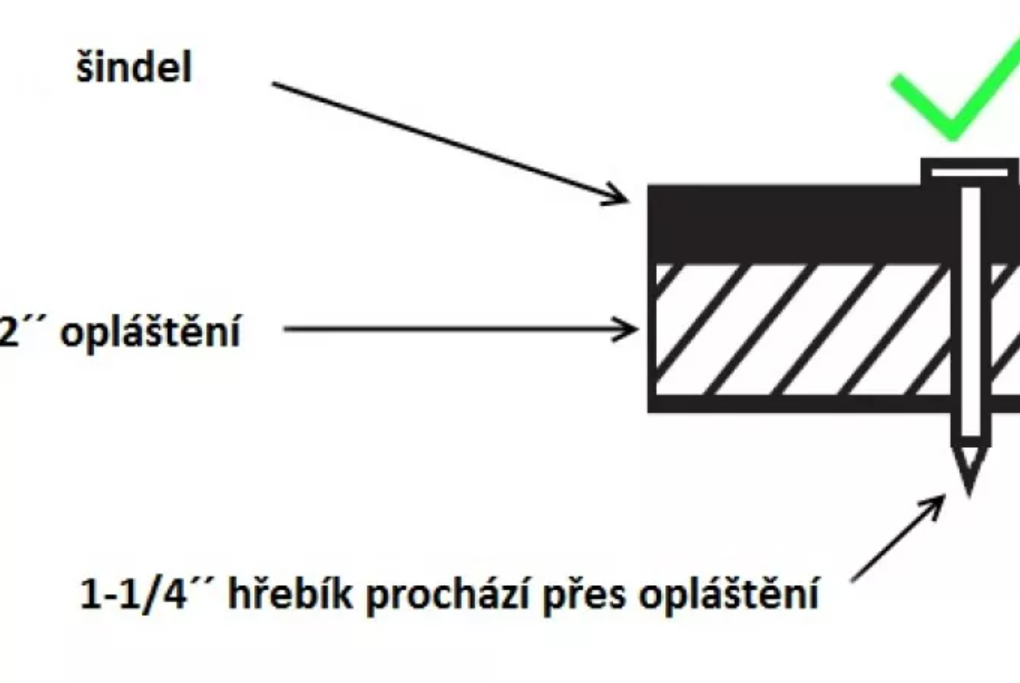

А на наступній ілюстрації зображено правильний варіант фіксації.

Рекомендоване проникнення виглядає так

При використанні матеріалу більшої товщини, наприклад, ламінованої черепиці Cambridge Xpress або Cambridge Xtreme 9,5°, потрібно використовувати цвяхи довжиною щонайменше 30 мм.

В деяких випадках потрібно брати покрівельні цвяхи довжиною 35 мм і більше, наприклад:

• перекриття покрівлі без демонтажу попереднього шару бітумної черепиці
• монтаж вершини покрівлі або гребенів

Загальні правила фіксації бітумної черепиці

Нагадуємо, що тільки правильний монтаж забезпечить повну гідроізоляцію та довговічність даху під бітумною черепицею. А також збереже гарантію на сам матеріал. Отже, загальні правила фіксації виглядають так:

• Вибирайте тип, розмір і марку цвяхів, які підходять саме для вашого типу черепиці, інформація зазначена в інструкції до застосування.
• Антикорозійне покриття повинно відповідати правилам, та вашій кліматичній зоні.
• Не можна зменшувати кількість точок кріплення від вказаного в інструкції.
• Точки кріплення повинні бути розташовані там де передбачено специфікацією бітумної черепиці.
• Вирівняйте черепицю належним чином перед прибиванням, щоб уникнути оголення цвяхів

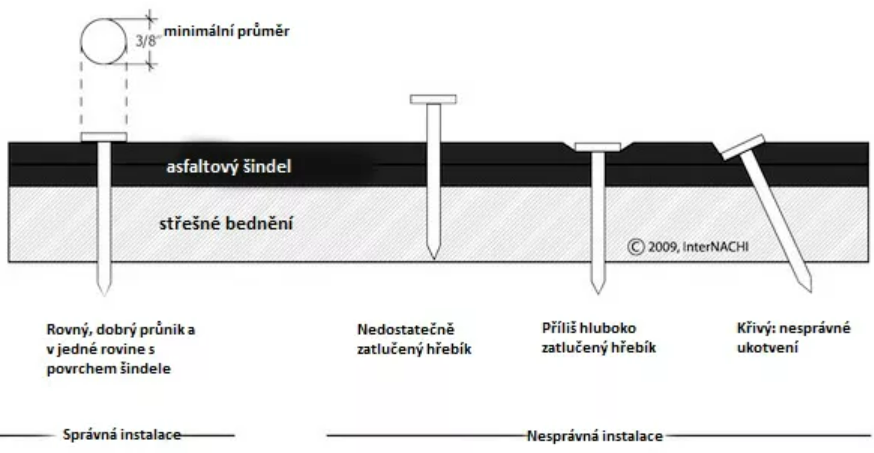

• Забивайте цвяхи прямо і рівно до поверхні черепиці.

• Не прикладайте надмірних зусиль під час забивання цвяхів, щоб не пошкодити поверхню черепиці капелюшком цвяха.
• Не забивайте цвяхи в щілини або тріщини в покрівельному настилі.
• Якщо помітили помилку фіксації цвяха негайно виправляйте.
• Завжди прибивайте ряди черепиці з одного краю покрівля до іншого, це гарантує що всі шари ляжуть рівно.
• В складних умовах дотримуйтесь спеціальних інструкцій. Наприклад правила для фіксації черепиці на крутих схилах, місцевості з сильним вітром, та інших особливих вимог.
• Дотримуйтесь місцевих будівельних норм і правил.

Якщо цвях не ввійшов в поверхню належним чином і ударами молотка не можна його заглибити глибше, то видаліть цей цвях. Отвір замажте бітумною черепицею, візьміть новий цвях і забийте поряд. За необхідності замініть лист бітумної черепиці на новий.

Як визначити зону куди забивати цвяхи в бітумній черепиці

Ось найбільш розповсюджені варіанти бітумної черепиці з позначеними зонами для забивання цвяхів:

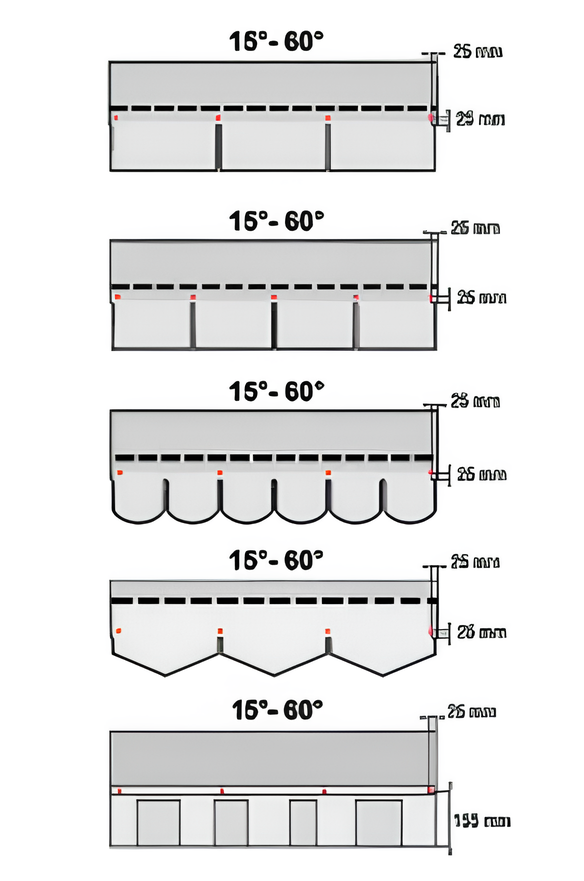

Розміщення цвяхів IKO в черепиці 15° - 60°

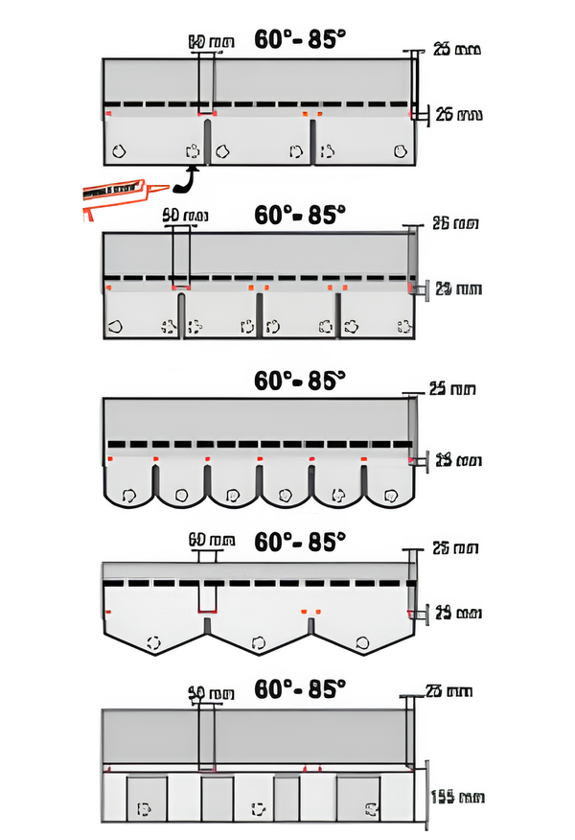

Розташування цвяхів IKO в покрівельній черепиці 60° - 85°

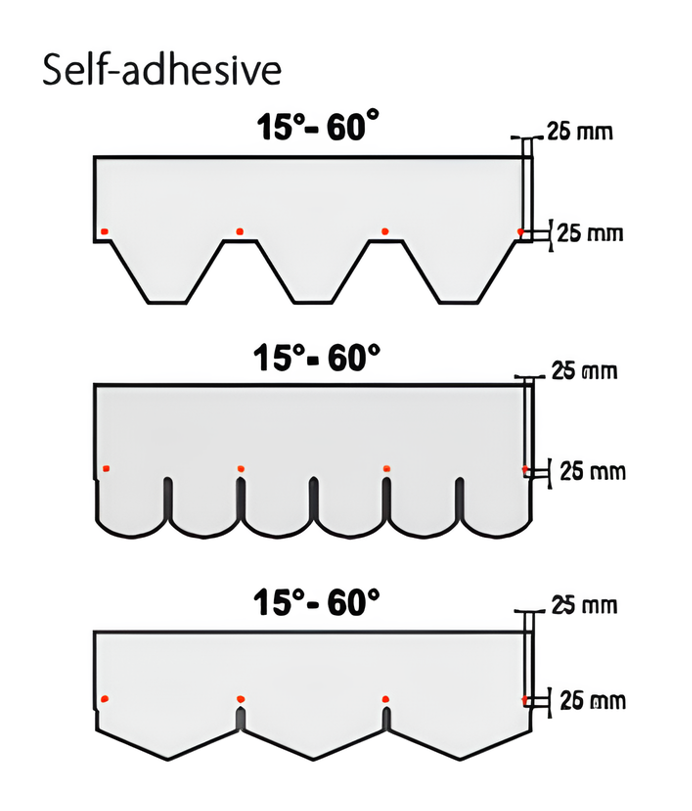

Розташування цвяхів IKO в самоклеючій покрівельній черепиці 15° - 60°

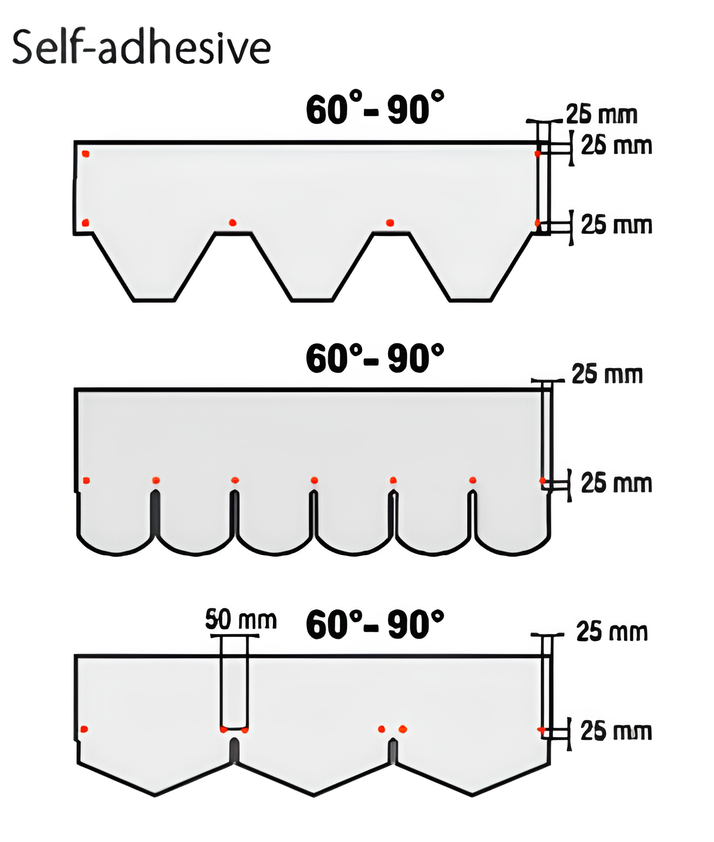

Розташування цвяхів IKO в самоклеючій покрівельній черепиці 60°-90°

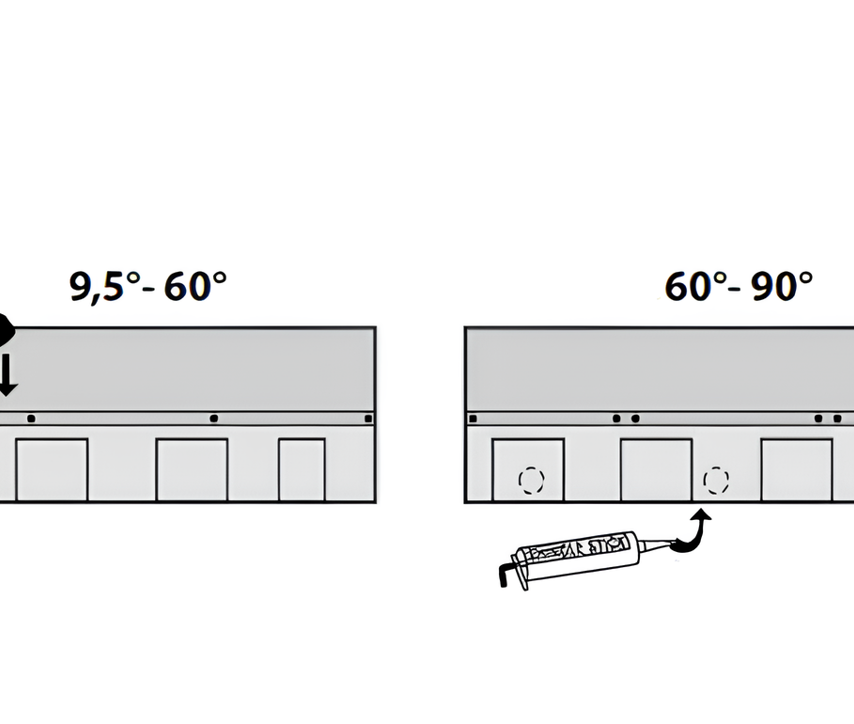

Розміщення цвяхів IKO в ламінованій черепиці

Розповсюджені помилки при монтажі бітумної черепиці

Неправильне прибивання цвяхів – це найпоширеніша проблема при монтажі бітумної черепиці. Компанія IKO як і інші виробники надають конкретні інструкції щодо монтажу черепиці і вони практично однакові. Але практика показує, що не всі майстри покрівельники виконують всі вимоги. Серед найпоширеніших помилок – надмірне зусилля при прибиванні бітумної черепиці, недостатня кількість точок кріплення та неправильне позиціювання точок кріплення.

Неправильно забиті цвяхи

Пневматичні пістолети спрощують та прискорюють процес монтажу але саме для прибивання черепиці цей інструмент слід використовувати особливо обережно. Якщо виставити занадто високий тиск, то цвяхи будуть забиватись занадто глибоко і капелюшки пошкодять бітумну черепицю, як це видно на знімку нижче.

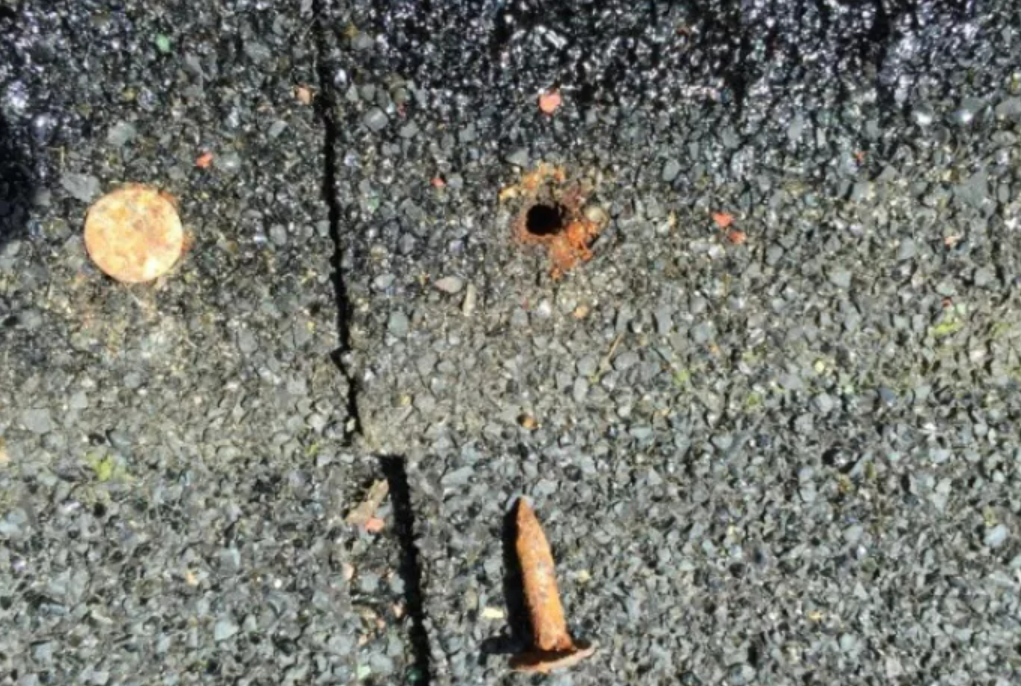

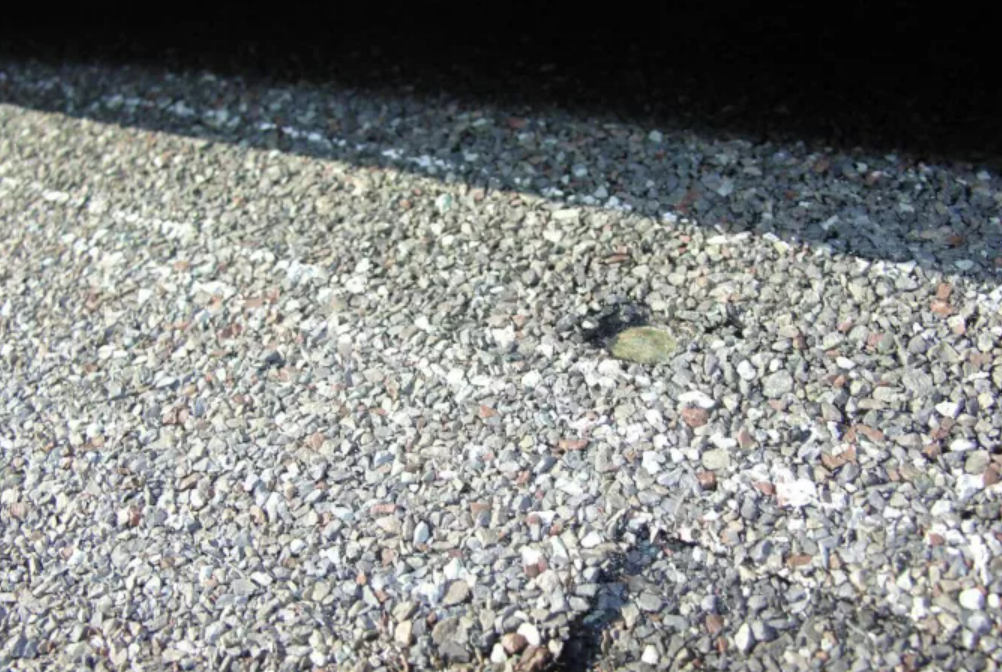

Занадто глибоко посаджений покрівельний цвях

Це анулює гарантію виробника черепиці і значно збільшує ймовірність того, що черепиця відклеїться і відірветься, можливо, навіть цілими листами.

Неправильно розташовані цвяхи

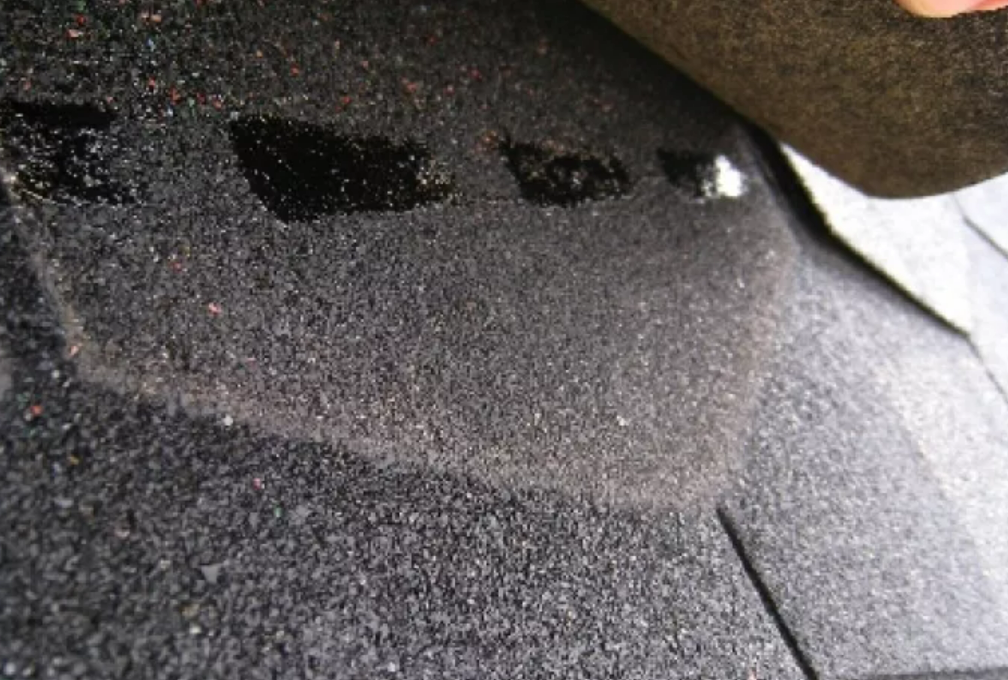

Ще одною поширеною помилкою є неправильне розташування цвяхів. А саме цвяхи забиваються занадто високо і близько до краю листа. Згідно з загальними правилами цвяхи повинні бути встановлені на 2,5 см вище вирізу і не ближче 2,5 см від кожного краю. На  серії гнучкої черепиці Cambridge є спеціально виділена зона для прибивання цвяхів. І при правильній фіксації  цвях також закріплює верхній край попереднього листа, що знаходиться під тим гонтом, який зараз кріпиться. Фіксація виходить надзвичайно надійною, а якщо забити цвяхи занадто високо, то такої подвійної фіксації не вийде. Ця помилка знижує міцність та стійкість до вітру. На фото нижче приклад неправильно забитого цвяха.

Якщо з’явились питання щодо монтажу, вибору чи розрахунків потрібної кількості бітумної черепиці телефонуйте за номером вказаним вище, або пишіть в онлайн чат.
